手持式超声波流量计的工作原理和主要用途
来源：江苏腾泰仪表科技有限公司
浏览：-1934
发布日期：2022-09-01
当超声波束在液体中传播时，液体的活动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接纳声波所需的时间完整相同（独一可实践丈量零流量的技术），液体活动时，逆流方向的声波传输时间大于逆流方向的声波传输时间。
以“速度差”法为原理丈量圆管内液体流量。
全数字化微功耗设计。
采用**的外夹式磁性传感器。
便携式转换器采用主机、打印机(便携式)、电池充电器等一体式构造。

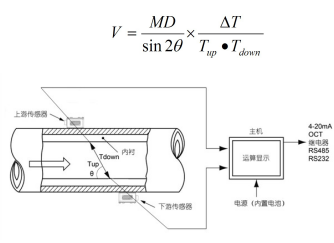

其关系契合下面表达式：
其中：
θ：束与液体活动方向的夹角 M：声束在液体中的直线传播次数
D：管道内径 Tup：声束在正方向上的传播时间
Tdown：声束在逆方向上的传播时间 ΔT=Tup-Tdown
二、手持式超声波流量计主要特性

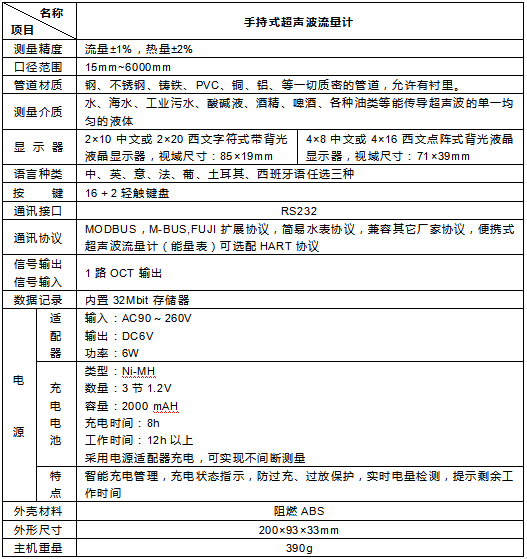

三、手持式超声波流量计主要技术参数
管径范围（mm）
DN20～4000
流速范围（m/s）
0.01～12
精确度（%）
±1.5(标定后±1.0)
丈量液体
水、河水、海水、石油、化学液体等均质液体
管道材质
金属、非金属等质密资料
信号输出
便携式：RS-485 面板式微型打印机 手持式：RS-232 选配台式打印机
键盘
4 x 4汉字键盘
显现器
2 x 10中文显现器
丈量功用
显现瞬时流量、瞬时流速、正累计流量、负累计流量、累计运转时间，周期打印。
数据储存
可存贮前720小时、前365天、前36个月和前十年的丈量数据，包括瞬时流量、累计流量、断电时间等。
环境温度
转换器：-10～45 ℃（特定环境请阐明）
传感器：-30～+60 ℃（常温型）
-30～+160 ℃（高温型）
防护等级
转换器：IP52 传感器：IP68
传感器电缆长度
6m
充电和工作电源
AC220V 2W 内置锂电池
转换器外形尺寸
便携式：310 x 225 x 100 手持式：235 x 130 x 95
转换重视量
便携式：3kg 手持式：0.8kg
传感重视量
磁性外夹式传感器：0.3kg/支 微型外夹传感器：0.15kg/支
四、手持式超声波流量计典型用处
1、手持式超声波流量计用于丈量各种可以传导超声波的单一平均的液体的流量及热量。
2、手持式超声波流量计采用非接触丈量方式，丈量范围大，没有活动机械部件，不受系统的压力和恶劣环境的影响，已胜利应用于水、纯水、海水、污水、化工液体、江河水、燃料油等流体的计量工作中。手持式超声波能量表普遍应用于制冷、供热、换热器、冷冻机、锅炉等行业系统能量耗费的计量。
