智能流量积算仪的概述和基本操作

返回列表 来源：江苏腾泰仪表科技有限公司 浏览：-1959 发布日期：2022-08-12
智能流量积算仪的概述和基本操作

江苏腾泰仪表科技有限公司生产的智能流量积算仪，能与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合运用，可对各种液体、蒸汽、自然气、普通气体等流量参数停止丈量显现、累积计算、报警控制、变送输出、数据采集及通讯。

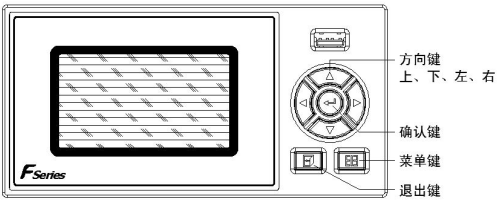

一、智能流量积算仪的基本按键


向上键：向上挪动光标、切换选择、增加光标所在数据值等。
向下键：向下挪动光标、切换选择、减少光标所在数据值等。
向左键：向左/前挪动光标、切换主/次画面等。
向右键：向右/后挪动光标、切换主/次画面等。
确认键：执行光标所在功用或者编辑光标所在数据等。
退出键：退出当前所在画面。
菜单键：切换主显现画面（总貌概览、棒图数显、功用查询画面）、切换光标所在处小数点位数（仪表系数、密度等参数）等。
退出键+菜单键：组态复合键，同时按住1秒及以上，进入组态画面。

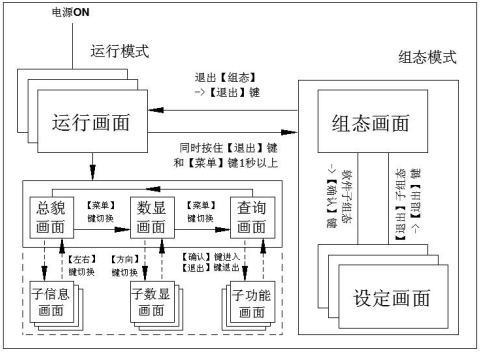

二、智能流量积算仪仪表运用形式

运转画面含总貌画面、数显画面及查询画面，运转画面可按【菜单键】停止切换。
处于总貌画面时可按【向左键】或【向右键】切换到子信息画面。
处于数显画面时可按【方向键】切换子数显画面。
处于查询画面时可按【确认键】进入子功用画面，按【退出键】退回到查询画面。
登陆组态参数设置画面需同时按住【退出键】+【菜单键】一秒以上。

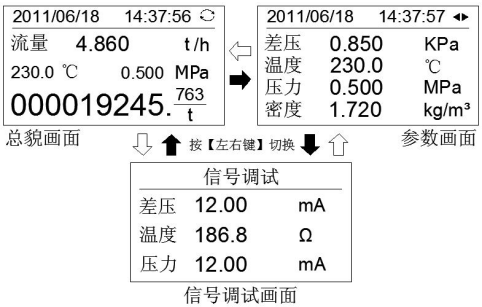

三、智能流量积算仪运转画面


状态栏：显现当前系统时间和自动/手动巡显标志（其中为自动巡显标志，为手动巡显标志）。
总貌画面显现瞬时流量、温度/压力/流量总累积值，信号调试画面显现流量通道（差压/频率/体积/质量，不同流量模型时其相关参数也跟随变化）、温度/压力通道的信号原始数据。
当温度输入断线或超出仪表物理丈量上限时，仪表在相应位置显现“----”字样；当压力输入<2mA时，则在相应位置显现“----”字样。内部计算采用温压断线设定值。
当温度或压力给定时，相关画面中温度或压力显现给定值。


四、智能流量积算仪的特性

智能流量积算仪全范围自动温度、压力补偿运算，补偿方式恣意设定
线性积算、开方积算恣意设定
瞬时流量、累积流量、温度、压力多种参数显现
小信号切除功用，切除范围0-5%可选
智能流量积算仪的累积流量值可经过面板按键清零，清零操作可锁
掉电维护功用，累积流量值掉电坚持时间大于5年，一切设定值掉电后永世坚持
智能流量积算仪**的模块化构造，配合功用强大的仪表芯片，功用组合、系统晋级十分便当

五、智能流量积算仪的主要技术参数

根本误差：0.5％FS或 0.2％FS±1个字
分 辨 力：1/20000、14位A/D转换器
显现方式：双排同时显现，上排四位数码管显现瞬时流量，下排八位数码管显现累积流量采样周期：0.5S
报警输出：瞬时流量二限报警，继电器输出触点容量 AC220V/3A
变送输出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300～9600bps内部自在设定
馈电输出：DC24V/50mA
电 源：开关电源 85～265VAC 功耗4W以下
