电浮筒液位计的原理和应用范围
来源：江苏腾泰仪表科技有限公司
浏览：-2476
发布日期：2022-07-22
电浮筒液位计的原理和应用范围

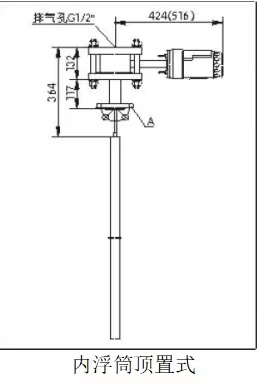

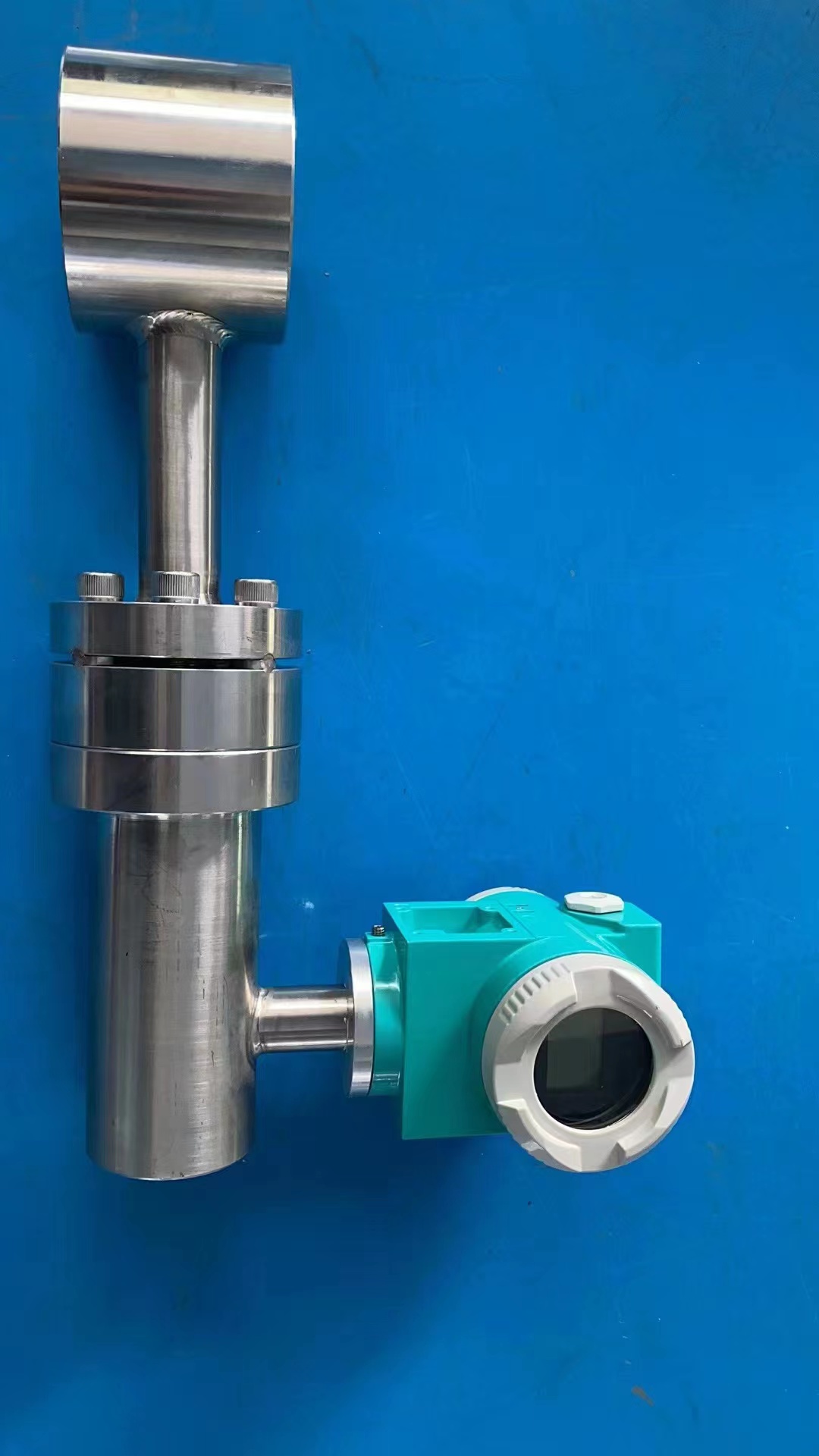

电浮筒液位计由浮子、浮子腔、弹簧、变送器等构件组成，为采用弹簧支持浮子结构的浮筒液位计。浮子腔通过连接管与被测容器形成平衡容器，使被测容器中的水导入浮子腔进行水位测量；浮子通过弹簧支持在浮子腔内并浸没在浮子腔内的液体中，变送器内的磁芯通过撑杠与浮子连接。顶部布置的变送器内还有线性可变差动变换器、电路板、仪表盘等电器元件。
电浮筒液位计由浮子、浮子腔、弹簧、变送器等构件组成，为采用弹簧支持浮子结构的浮筒液位计。浮子腔通过连接管与被测容器形成平衡容器，使被测容器中的水导入浮子腔进行水位测量；浮子通过弹簧支持在浮子腔内并浸没在浮子腔内的液体中，变送器内的磁芯通过撑杠与浮子连接。顶部布置的变送器内还有线性可变差动变换器、电路板、仪表盘等电器元件。

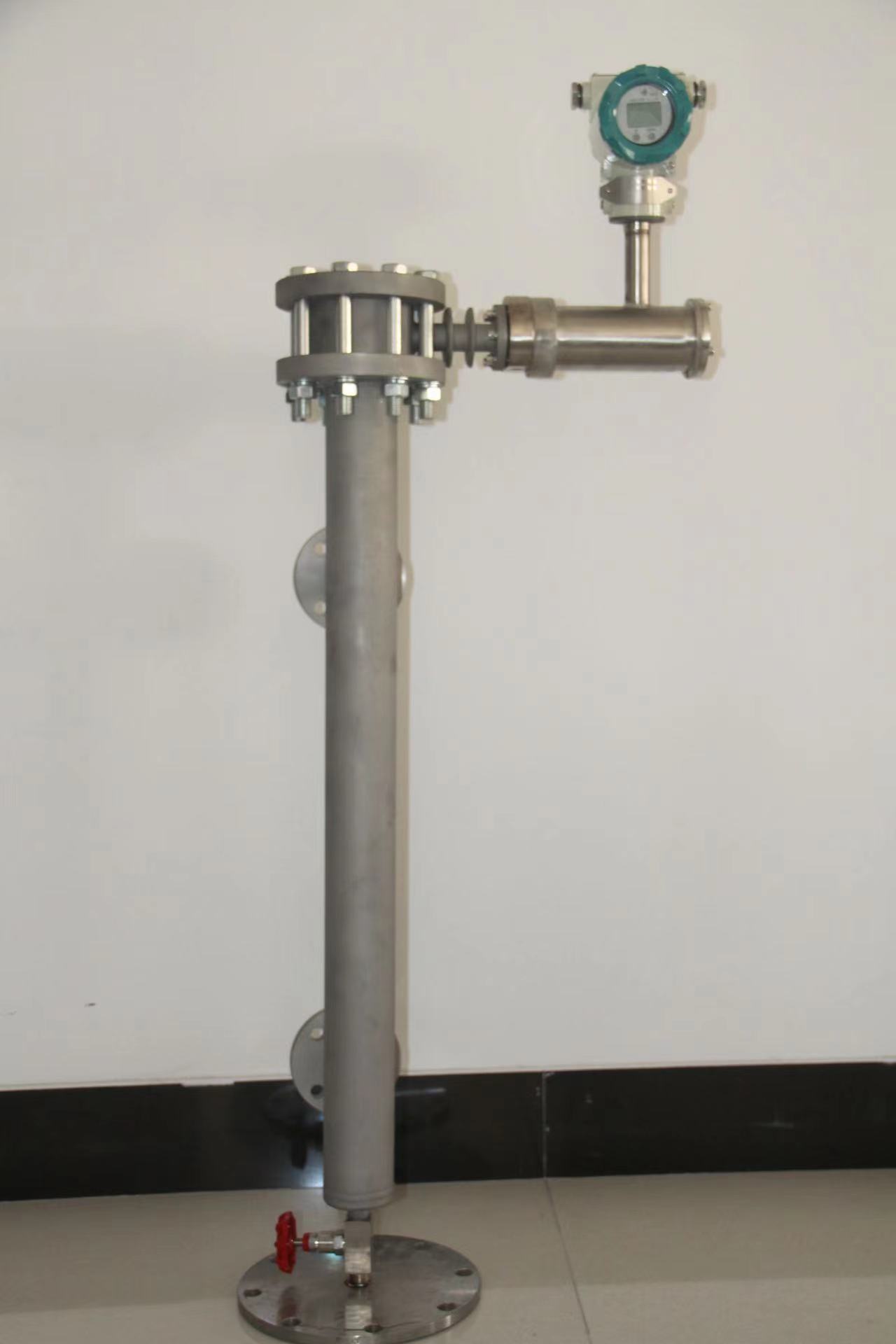

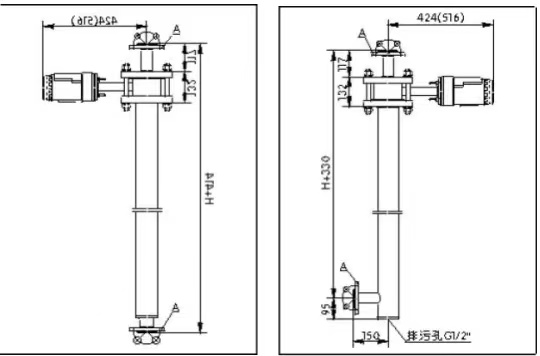

电浮筒液位计由浮子、浮子腔、扭力管、变送器等构件组成，为采用浮子和扭力管结构的浮筒液位计。浮子腔通过连接管与被测容器连接形成平衡容器，使被测容器中的水导入浮子腔进行水位测量；浮子垂直悬挂在扭力臂上并浸没在浮子腔内的液体中，扭力臂与扭力管机构刚性连接。侧位布置的变送器内有霍尔效应传感器、磁铁、电路板、仪表盘等电器元件。
电浮筒液位计的工作原理
浮筒在整个检测中都不会随着液面的变化而漂浮，产生这种现象的原因是因为浮筒液位计的浮筒相比浮子、浮盘来说沉得多，浮筒所受的浮力不足以克服其本身的重力而漂浮。即使液位全满，浮筒全部浸没入液体中，浮筒所受的浮力也不能克服自身的重力，所以浮筒液位计也叫沉筒液位计。
电浮筒液位计的应用范围
电浮筒液位计用来测量液位、界位或密度，能输出4-20mA标准直流信号，并提供HART通信协议输出智能型液位控制器，被**用于电力、石油、化工、冶金、环保、建筑、食品等行业生产过程中的液位、界位的流量与控制。
